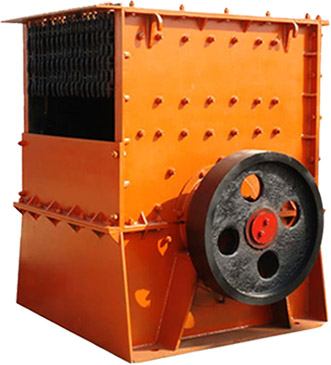

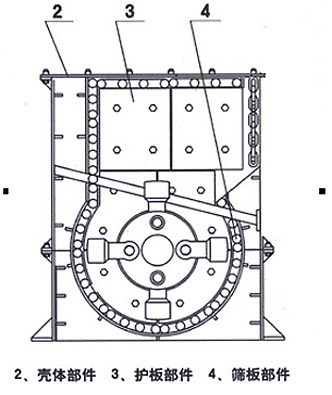

產品結構
箱式破碎機機架部分為三分體結構，只須打開破 碎機后部機殼，即可進行更換板 錘、破碎板、襯板等檢修維護作業。箱式破碎機零部件的互換性強，易損件品種 少，便于備件的采購和管理。液壓開啟裝置用于機殼的啟 閉，可以有效地降低維護勞動強度，提高維護工作效率，縮短維護工作時間。式 破碎機的監測系統可以對破碎機的運行狀況進行隨時監測，監測信號可以與主控 制系統聯鎖，保證機器的安全、可靠運行。箱式破碎機的驅動系統采用電動機+ 機械聯軸器+V型皮帶+破碎機的方式，能有效改善電機啟動性能，使電機能平穩 啟動運行。皮帶傳動方式可起到雙重的過載保護的功能，驅動系統所要求的電機 功率低，大大降低運行成本。
-
工作原理
石料由機器上部直落入高速旋轉的轉盤，在高速離心力的作用下，產生高速 度的撞擊與高密度的粉碎，石料在互相打擊后，又會在轉盤和機殼之間形成 渦流運動而造成多次的互相打擊、摩擦、粉碎、直至粉碎成所要求的粒度。
-
結構特點
箱式破碎機機架部分為三分體結構，只須打開破碎機后部機殼，即可進行更 換板錘、破碎板、襯板等檢修維護作業。箱式破碎機零部件的互換性強，易 損件品種少，便于備件的采購和管理。液壓開啟裝置用于機殼的啟閉，可以 有效地降低維護勞動強度，提高維護工作效率，縮短維護工作時間。箱式破 碎機的監測系統可以對破碎機的運行狀況進行隨時監測，監測信號可以與主 控制系統聯鎖，保證機器的安全、可靠運行。箱式破碎機的驅動系統采用電 動機+機械聯軸器+V型皮帶+破碎機的方式，能有效改善電機啟動性能，使電 機能平穩啟動運行。皮帶傳動方式可起到雙重的過載保護的功能，驅動系統 所要求的電機功率低，大大降低運行成本。此驅動方案是經濟實用、性能優 良、安全可靠的驅動方案。
-
-
物料： 石灰石產量：50t/h
配置： 振動給料機、箱式破碎機、反擊式破碎機、振動篩、膠帶輸送機、集中電控等設備組
特點介紹： 首先大塊石料經料倉由振動給料機均勻地送進鄂式碎石機進行粗碎，粗碎后 的碎石由皮帶輸送機送到反擊式碎石機進行進一步破碎；細碎后的石料由皮 帶輸送機送進振動篩進行篩分，篩分出幾種不同規格的石子，滿足粒度要求 的石子由成品皮帶輸送機送往成品料堆；不滿足粒度要求的石子由皮帶輸送 機返料送到箱式碎石機進行再次破碎，形成閉路多次循環。成品粒度可按 照用戶的需求進行組合和分級，為保護環境，可配備輔助的除塵設備。

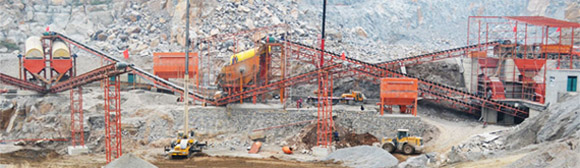

山東箱式破碎生產線
-
-
物料： 石灰石產量：50t/h
配置： 振動給料機、箱式破碎機、振動給料機、高效液壓圓錐破碎機、圓振動篩、整形機、圓振動篩
特點介紹： 石料從山上爆破下來，通過自卸車將小于1020mm的石料送入振動給料機，振 動給料機把石料均勻的送入箱式破碎機，箱式破碎機對石料進行段破碎 ，經箱式破碎機破碎后的石料在150mm--300mm左右，通過振動給料機將物料送入高 效液壓圓錐破碎機進行第二段破碎，破碎后的物料經過圓振篩分級篩分，大 于40mm的物料重新返回圓錐破破碎，40mm以下的物料由皮帶輸送機送入整形 機整形。整形后的成品經經過圓振篩分級篩分，由皮帶輸送機輸送至成品區。

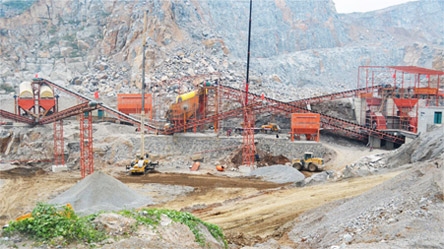

山西箱式破碎生產線
| 型號 | 輥?zhàn)又睆剑╩m） | 輥?zhàn)娱L(zhǎng)度 | 產量(t/h) | 進料粒度 | 動力 | 機器重量 |
|---|---|---|---|---|---|---|
| 700×1000 | 700 | 1000 | 50-80 | ≤500 | 45-55 | 4.2 |
| 900×1200 | 900 | 1200 | 70-100 | ≤800 | 75-90 | 5 |
| 1000×1000 | 1000 | 1000 | 90-120 | ≤800 | 75-90 | 5.3 |
